Dempingstechniek
Basistypes
TYPESEnergieopname Nm/SlagEnergieopname noodstop Nm/SlagSlag max. mm
TR29-171,21,817
TR37-222,35,422
TR43-253,58,125
TR50-355,88,335
TR63-4312,017,043
TR67-4023,033,040
TR76-4634,543,046
TR83-5045,074,050
TR85-5068,092,050
TR93-5792,0122,057
TR100-60115,0146,060

Structuurdempers
TR67-40

Compacte bouwvorm bij zachte vertraging

Radiaal dempend
Energieopname 23,0 Nm/Slag
Slag max. 40 mm

Voor lang, zacht afremmen: de radiale demping in de ACE TUBUS-serie wordt uitgevoerd door de structuurdemper TR. Deze onderhoudsvrije, montageklare elementen zijn van co-polyester elastomeer, dat slechts gering opwarmt en daardoor voor een gelijkblijvende demping zorgt.

De radiale belasting maakt een zeer lange en zachte remming mogelijk met een progressieve energieabsorptie aan het einde van de slag. De TR-productfamilie is speciaal ontwikkeld voor een slag bij minimale bouwhoogte, waarbij de energieopname per slag uiteenloopt van 1,2 Nm tot 146 Nm. De dempers zijn in compacte formaten van Ø 29 mm tot Ø 100 mm leverbaar en worden geleverd met een speciale schroef voor een eenvoudige, snelle montage.
TR67-40
Radiaal dempend

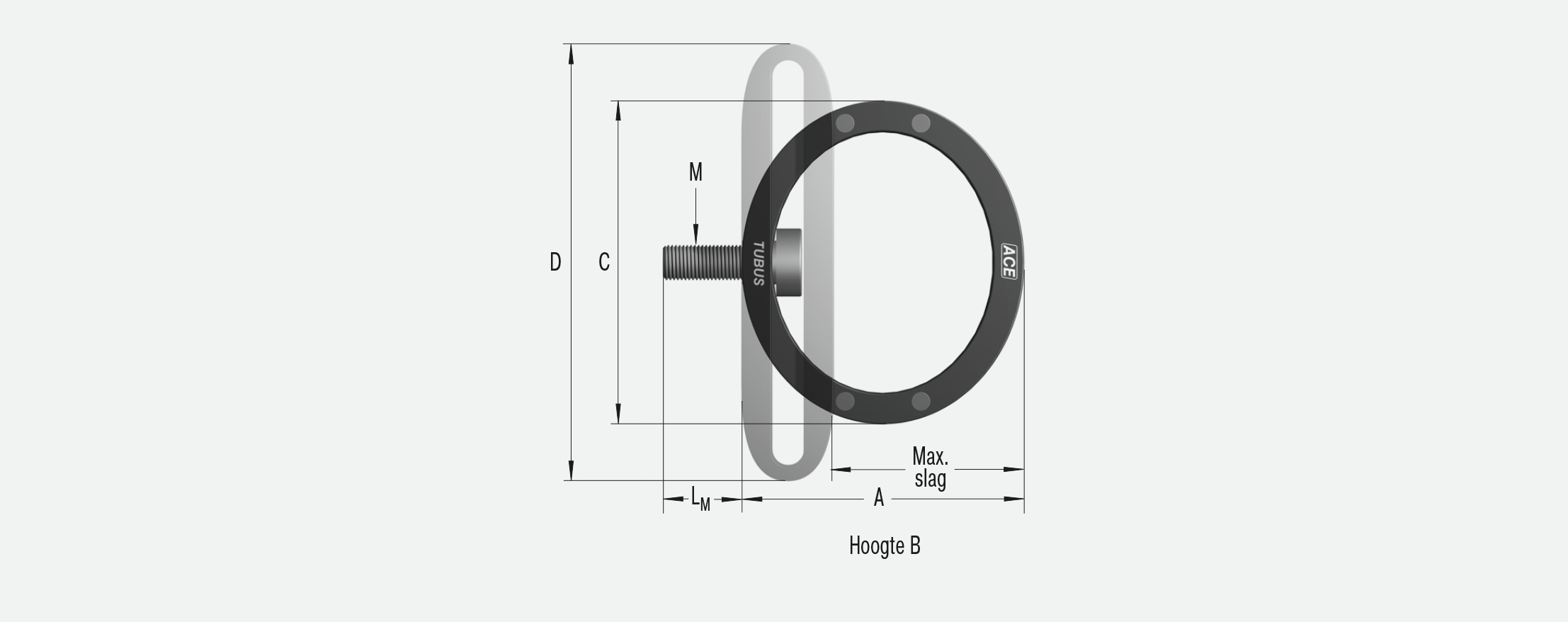

Afmetingen

TR67-40
Slag max.40 mm
A59 mm
B46 mm
C67 mm
D88 mm
MM5 mm
LM5 mm

Technische gegevens

Energieopname 23,0 Nm/Slag

Energieopname noodstop 33,0 Nm/Slag

Energieabsorptie 25 % tot 45 %

Dynamische krachtopname 218 N tot 7.500 N

Toegestane temperatuurbereik -40 °C tot +90 °C

Bouwgrootte 29 mm tot 100 mm

Inbouwpositie willekeurig

Materiaalhardheid Shore 40D Shore

Materiaal structuurlichaam: co-polyester elastomeer

Omgeving bestand tegen microben, zeewater, chemicaliën en met zéér goede UV- en ozonresistentie. Géén wateropname en géén opzwelling.

Botssnelheid tot max. 5 m/s

Aandraaimoment max. M5: 3 Nm
M6: 6 Nm
M8: 20 Nm

Opmerking

Geschikt voor noodstop- en duurtoepassingen. Neem bij toepassingen onder voorspanning en bij verhoogde temperaturen contact op met ACE.

Veiligheidsinstructie

bevestigingsschroef extra met Loctite borgen

Op aanvraag

speciale slagen, karakteristieken, veerconstanten, bouwgroottes en materialen leverbaar

Algemene informatie over de bestelaanvraag

Toepassingsvoorbeelden

Structuurdempers - TUBUS TR
TUBUS-structuurdempers maken het rijden op een e-scooter tot een belevenis. Om het de bestuurder ook bij gaten in het wegdek en andere oneffenheden mogelijk te maken zich op een prettige manier voort te bewegen, moet de treeplank van een...
Structuurdempers - TUBUS TR
TUBUS-structuurdempers beveiligen hydraulische cilinders. Bij een testinstallatie voor voertuigtanks worden de testobjecten met een bevestigingsarm uit het water getrokken. Een hydraulische cilinder voert de zwenkbeweging uit en wordt in de...
Structuurdempers - TUBUS TR
Hoogwaardige audio- en videotechniek wordt tijdens het transport vaak genoeg letterlijk op vrachtwagens overgebracht. Goed gedempte transportboxen zijn nodig om schade aan de hoogwaardige apparatuur te voorkomen en om ervoor te zorgen dat het werk...

Toepassingsgebieden

  • meubelindustrie
  • sportapparaten
  • lineaire sleden
  • pneumatische cilinders
  • hanteringsmodules
  • machines en installaties
  • stapelinstallaties
  • elektromechanische aandrijvingen
  • transportinstallaties
  • dokinstallaties in de scheepsbouw
De TUBUS TR zijn geschikt als einddemping in lineaire assen, in de werktuigbouw en in werktuigmachines, in hydraulische en pneumatische machines, handlingapparaten en andere toepassingen.
×
