TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
MC9EUM-1-B12.0000,63,2
MC9EUM-1-88012.0000,63,2
MC9EUM-2-B12.0000,84,1
MC9EUM-2-88012.0000,84,1

Kleine stootdempers
MC9EUM-1-B

Demping in miniatuurformaat

Zelfinstellend
Energieopname 1 Nm/Slag
Slag 5 mm

Ideaal voor compacte, efficiënte constructies: de productfamilie MC5 tot MC75 overtuigt gebruikers enerzijds door zijn afmetingen met zeer korte totale lengtes. Anderzijds zijn de geringe retourkrachten van voordeel bij het remmen van zowel snelle als langzame bewegingen.

De massieve behuizingen van elke demper zijn met temperatuurstabiele olie gevuld, beschikken over doorlopende schroefdraad incl. inbegrepen contramoer en beschikken daarnaast over een geïntegreerde vaste aanslag. Deze hydraulische machine-elementen van ACE zijn daardoor geschikt voor directe montage en zijn bovendien onderhoudsvrij. De in kleine stappen opvolgende gradatie van het hardheidsbereik in combinatie met de hoogste energieopname zijn verdere voordelen.

Deze kleine stootdempers zijn ideaal voor het gebruik in sectoren zoals de machinebouw, de medische en elektrotechniek en de robotica.
Kleine stootdempers
MC9EUM-1-B
Demping in miniatuurformaat
Zelfinstellend
Energieopname 1 Nm/Slag
Slag 5 mm
ACE Stoßdämpfer GmbH - foto - MC9EUM
ACE Stoßdämpfer GmbH - foto - MC9EUM
ACE Easy Sizing Grootte of type onbekend? Berekenen!
€ 40,39
Lijstprijs excl. BTW
excl. verzending
Op voorraad (Levertijd 1-3 dagen)

CAD tekeningen

Product-downloads

  • ACE CAD
  • Traceparts
  • Cadenas Part Solutions
Gebruikers- en montagehandleiding

Familie MC5 tot MC75

Bedrijfs- en montageinstructies 1 MB 21-12-2023
  • Technische details
  • Toepassingsgebied

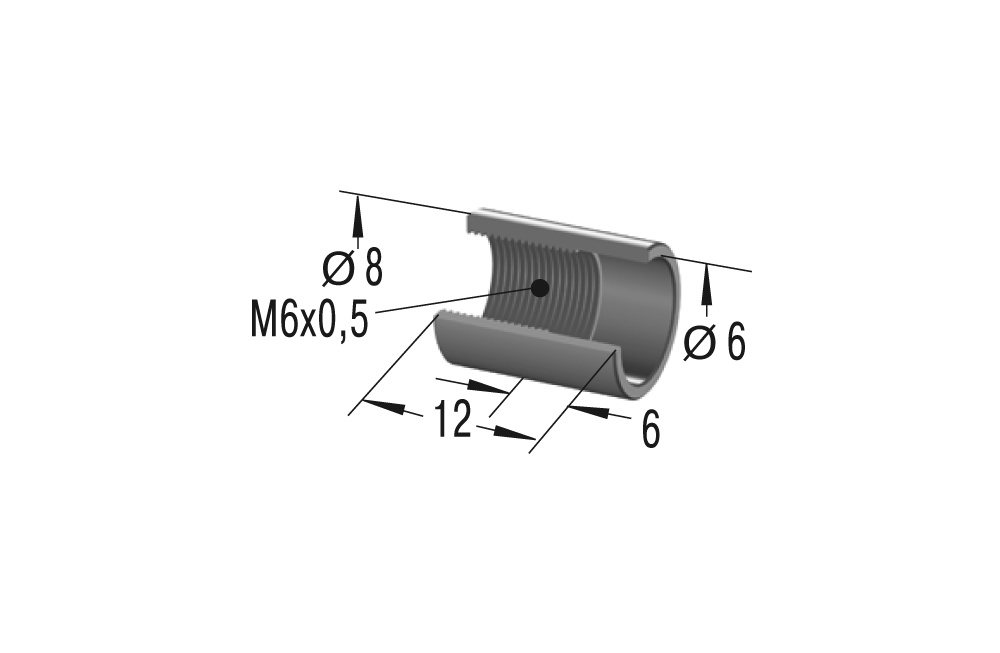

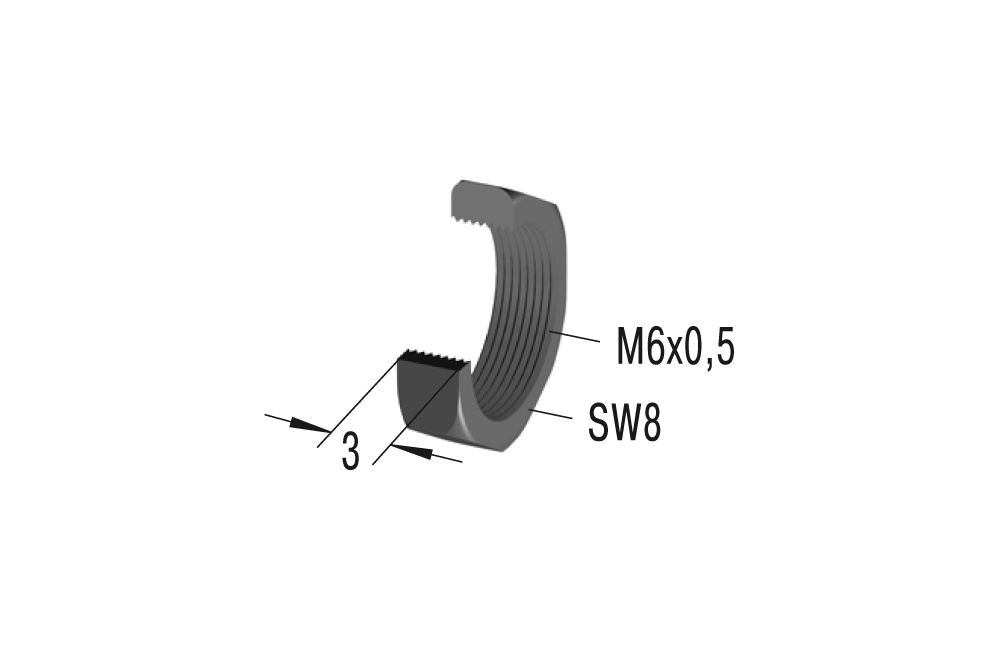

  • Toebehoren
MC9EUM-1-B
Zelfinstellend

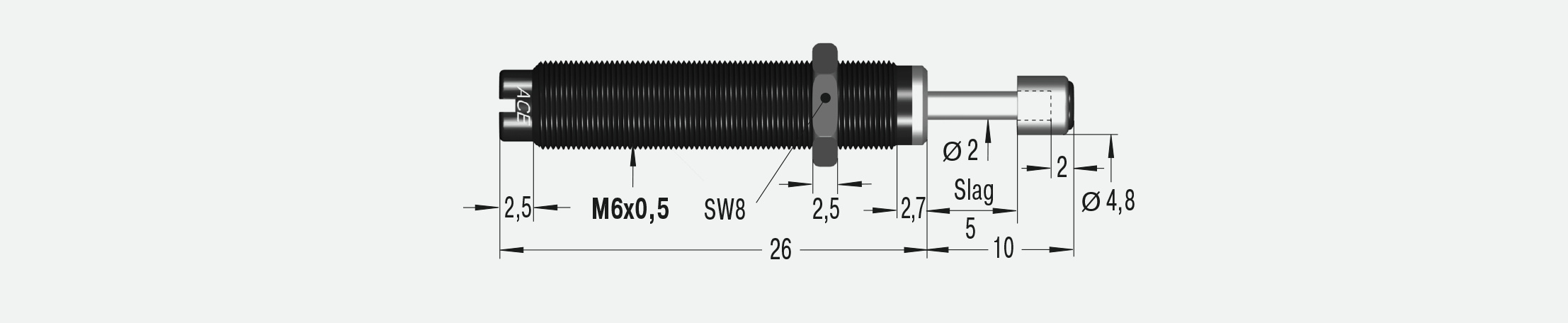

Afmetingen

MC9EUM-1-B
Slag5 mm

Technische gegevens

Energieopname 1 Nm/Slag

Energieopname 2.000 Nm/h

Effectieve massa min. 0,6 kg

Effectieve massa max. 3,2 kg

Hardheid -1

Veerkracht min. 2 N

Veerkracht max. 4 N

Retourtijd 0,3 s

Hoekafwijking max. 2 °

Botssnelheid 0,15 m/s tot 4 m/s

Toegestane temperatuurbereik -10 °C tot +66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal; stootkop: staal, MC25 en MC75: elastomeer dop; contramoer: staal, MC5 en MC9: aluminium

Dempingsmedium olie, temperatuurstabiel

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aan­slaghuls (AH).

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

verhoogde corrosiebescherming. Speciale uitvoeringen. Uitvoeringen ook zonder stootkop.

Sales gegevens

Gewicht
0,005 kg

Douanetariefnummer
84879059

Land van oorsprong
US

MC9EUM-1-B
Zelfinstellend

Toepassingsvoorbeelden

Remcomponenten voor pneumatische lineaire modules
Kleine stootdempers - MC5 tot MC75
Remcomponenten voor pneumatische lineaire modules
Pneumatische lineaire modules in de miniatuur sledesystemen zorgen voor hoge snelheden met een constante herhaalnauwkeurigheid. In dit ontwerp is bewust geen gebruik gemaakt van pneumatische einddemping en zijn stootdempers van ACE gebruikt. Want ...
Remcomponenten voor pneumatische lineaire modules

Toepassingsgebieden

  • miniatuursleden
  • pneumatische cilinders
  • hanteringsmodules
  • kopieerapparaten
  • meettafels
  • machines en installaties
  • sluitsystemen
Deze kleine stootdempers zijn ideaal voor het gebruik in sectoren zoals de machinebouw, de medische en elektrotechniek en de robotica.
MC9EUM-1-B
Zelfinstellend

Toebehoren

1-9 st. € 1,57
vanaf 100 st. € 1,38
€ 1,57
Contramoer
KM6
KM6
1-9 st. € 4,27
vanaf 100 st. € 3,76
€ 4,27
Aanslaghuls
AH6
AH6

Montagetoebehoren

1-9 st. € 14,10
vanaf 100 st. € 12,41
€ 14,10
Montageblok
MB6SC2
MB6SC2
1-9 st. € 14,10
vanaf 100 st. € 12,41
€ 14,10
Rechthoekflens
RF6
RF6
  • Producten
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Toepassingen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Berekeningen
  • Dempingstechniek
  • Snelheidsregeling
  • Vibratietechniek
  • Veiligheidsproducten
  • Service & Downloads
  • CAD tekeningen
  • Catalogi en meer
  • Montage-Instructies
  • Mobiele apps
  • Productkennis
  • ACE Academy
  • Certificeringen
  • Nieuws & Pers
  • Pers
  • Beurzen
  • INNOVACE Awards
  • Verkoop
  • Verkoop
  • Snel bestellen
  • Prijsaanvraag
  • Online-Shop
  • Inkoop
  • Service, support & infos

Verkoopkantoor BeNeLux

T +31 (0)165 714 455

benelux@ace-int.eu

ACE Stoßdämpfer GmbH © 2023

  • Cookie-instellingen
  • Privacybeleid
  • Impressum
  • Betaling & Verzending
  • Algemene voorwaarden
ACE is niet verantwoordelijk voor de inhoud van externe gelinkte websites. ACE Stoßdämpfer GmbH levert uitsluitend aan zakelijke klanten met een geldig omzetbelastingidentificatienummer.
Succesvol ingelogd
