Dempingstechniek
TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
MC6450EUM-0-V4A1.870146.00035140
MC6450EUM-1-V4A1.870146.000140540
MC6450EUM-2-V4A1.870146.0004601.850
MC6450EUM-3-V4A1.870146.0001.6006.300
MC6450EUM-4-V4A1.870146.0005.30021.200
MC64100EUM-0-V4A3.730192.00070280
MC64100EUM-1-V4A3.730192.00027011.000
MC64100EUM-2-V4A3.730192.0009303.700
MC64100EUM-3-V4A3.730192.0003.15012.600
MC64100EUM-4-V4A3.730192.00010.60042.500
MC64150EUM-0-V4A5.650248.000100460
MC64150EUM-1-V4A5.650248.0004101.640
MC64150EUM-2-V4A5.650248.0001.3905.600
MC64150EUM-3-V4A5.650248.0004.70018.800
MC64150EUM-4-V4A5.650248.00016.00063.700

Industriestootdempers
MC64150EUM-2-V4A

Optimale corrosiebescherming

Zelfinstellend, RVS
Energieopname 5.650 Nm/Slag
Slag 150 mm

Ultramoderne dempertechnologie in roestvrij staal: de zelfinstellende industriële stootdempers MC33 tot MC64 uit de beproefde en gewilde MAGNUM-serie zijn ook verkrijgbaar in een uitvoering waarbij alle componenten die aan de buitenkant liggen, van roestvrij staal zijn, materiaal 1.4404 (behalve zuigerstang). Af fabriek worden de dempers met speciale olie gevuld die voldoet aan de certificeringsvoorwaarden (NSF-H1) voor de levensmiddelenindustrie.

Evenals de standaardserie, onderscheiden zich ook de roestvrijstalen MAGNUM’s door hun robuuste, moderne afdichtingstechnologie, een uiterst hoge energieopname in een compacte constructie, een geïntegreerde vaste aanslag en een groot bereik van de effectieve massa. In de uitvoering met polyurethaan kop zijn de dempers beschikbaar in de draadmaten M33x1,5 tot M64x2 bij dempingsslagen tot 150 mm.
MC64150EUM-2-V4A
Zelfinstellend, RVS

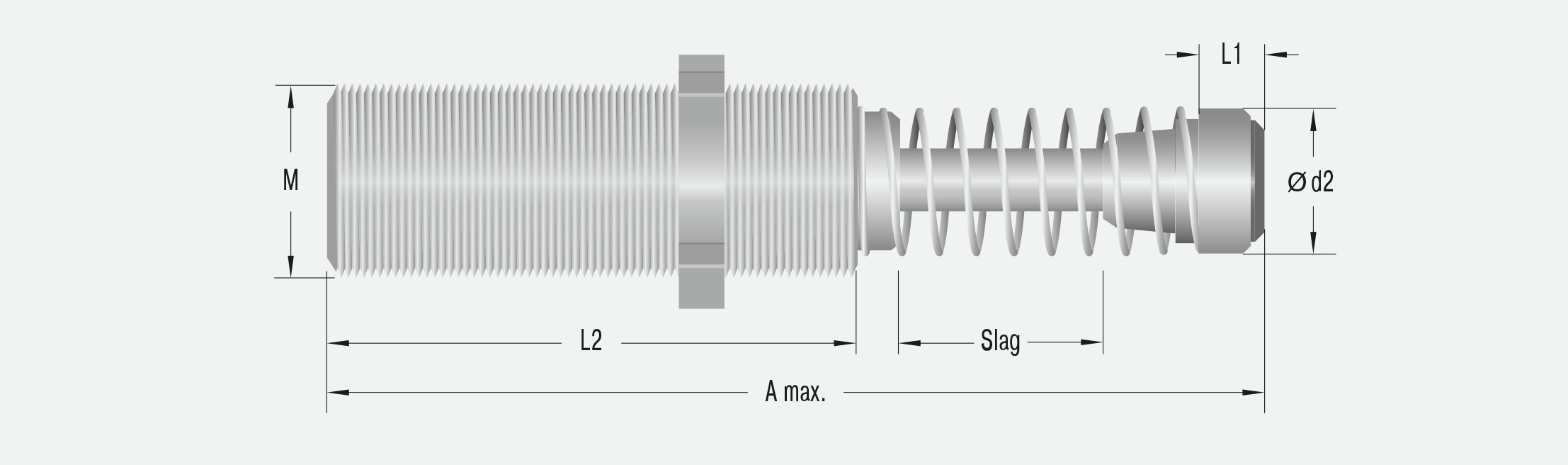

Afmetingen

MC64150EUM-2-V4A
Slag150 mm
A max.467,5 mm
L119,1 mm
L2241 mm
d1- mm
d260 mm

Technische gegevens

Energieopname 5.650 Nm/Slag

Energieopname 248.000 Nm/h

Effectieve massa min. 1.390 kg

Effectieve massa max. 5.600 kg

Hardheid -2

Veerkracht max. 365 N

Veerkracht min. 75 N

Retourtijd 0,48 s

Hoekafwijking max. 2 °

Botssnelheid 0,15 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -12 °C tot +66 °C. Hogere en lagere temperaturen op aanvraag.

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing, geleiding, toebehoren, borgmoer: RVS (1.4404, AISI 316L); zuigerstang: hardverchroomd staal; stootkop: RVS (1.4404, AISI 316L) met PU-insert; retourveer: RVS

Dempingsmedium speciale olie, NSF-H1-gecertificeerd

Opmerking

polyurethane kop voor geluidsreductie bij de stootdemper inbegrepen. Energieoverschrijding bij noodstop-gebruik en continubedrijf (met externe koeling) toegestaan. Neem hiervoor contact op met ACE.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

speciale olie, speciale uitvoeringen en speciaal toebehoren leverbaar
