Dempingstechniek
TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
MC3325EUM-0-LT17075.000311
MC3325EUM-1-LT17075.000940
MC3325EUM-2-LT17075.00030120
MC3325EUM-3-LT17075.000100420
MC3325EUM-4-LT17075.0003501.420
MC3350EUM-0-LT33085.000522
MC3350EUM-1-LT33085.0001870
MC3350EUM-2-LT33085.00060250
MC3350EUM-3-LT33085.000240840
MC3350EUM-4-LT33085.0007102.830

Industriestootdempers
MC3350EUM-4-LT

Extreem lage temperaturen

Zelfinstellend, gebruik bij -50 °C tot +66 °C
Energieopname 330 Nm/Slag
Slag 48,6 mm

Verdere inzetmogelijkheden: net als alle MAGNUM-types uit de familie MC33 tot MC64 zijn ook de industriestootdempers LT (low temperature) van massief materiaal. Ze onderscheiden zich door het gebruik van speciale afdichtingen en vloeistoffen. Daarmee kunnen deze exemplaren zelfs bij extreme temperaturen van -50 °C t/m +66 °C ingezet worden, om massa’s veilig en betrouwbaar te dempen en kinetische energie 100 % af te bouwen.

Zelfs onder ongunstige omstandigheden is er geen reden meer om geen gebruik te maken van deze montageklare machine-elementen. De robuuste, innovatieve afdichtingstechnologie, een maximale energieopname in compacte bouwvorm, de geïntegreerde vaste aanslag en een groot bereik van de effectieve massa zijn verdere voordelen.
MC3350EUM-4-LT
Zelfinstellend, gebruik bij -50 °C tot +66 °C

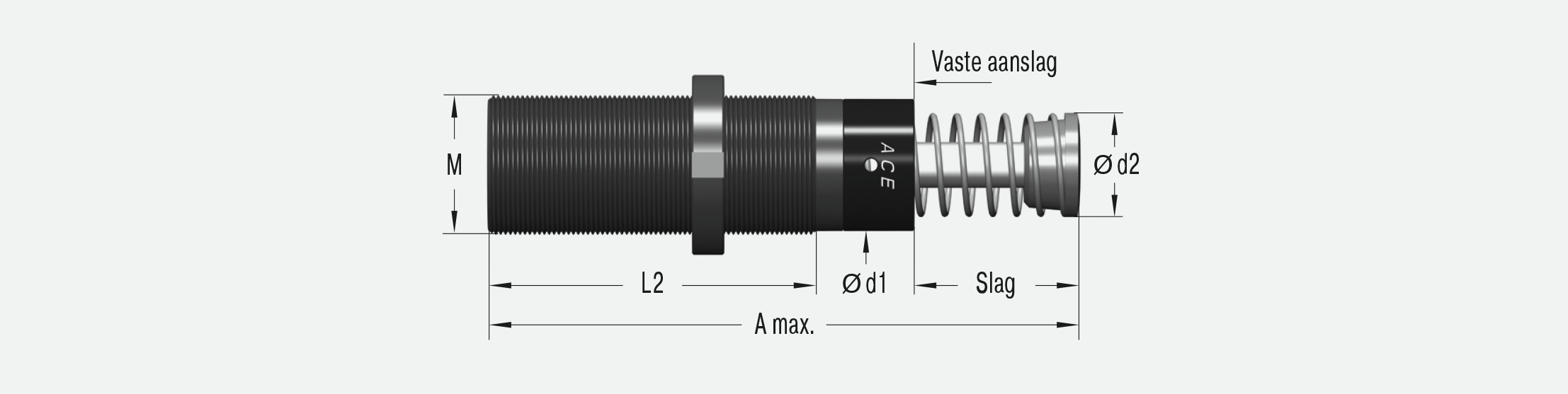

Afmetingen

MC3350EUM-4-LT
Slag48,6 mm
A max.189 mm
L2108 mm
MM33x1,5 mm
d130 mm
d225 mm

Technische gegevens

Energieopname 330 Nm/Slag

Energieopname 85.000 Nm/h

Energieopname met oliecircuit 180.000 Nm/h

Energieopname met olietank 135.000 Nm/h

Effectieve massa min. 710 kg

Effectieve massa max. 2.830 kg

Hardheid -4

Veerkracht max. 135 N

Veerkracht min. 45 N

Retourtijd 0,06 s

Retourtijd bij -50 °C 0,16 s

Hoekafwijking max. 3 °

Botssnelheid 0,15 m/s tot 5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik -50 °C tot +66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing: tenifeer gehard staal; zuigerstang: hardverchroomd staal; stootkop: staal gehard en corrosiebestendig gecoat; retourveer: staal verzinkt of met kunststofcoating; toebehoren: gefosfateerd staal of tenifeer gehard

Dempingsmedium hydraulische lagetemperatuurolie

Opmerking

Bij gebruik met speciale stootkop (PP) is een geluidsreductie van 3 dB tot 7 dB mogelijk.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing. Vanwege de warmte-afgifte de stootdempers niet lakken.

Op aanvraag

vernikkeld, verhoogde corrosiebescherming, cilindermontage of in andere speciale uitvoeringen leverbaar. Instelbare HT en LT dempers.
