Klemelementen
SL55-1-4B

Gecombineerd klemmen en remmen

Veiligheidsklemming voor lineairgeleidingen
Houdkracht 3.600 N

Overal het zekere voor het onzekere nemen: de veiligheidsklemelementen LOCKED SL klemmen en remmen met krachten van maximaal 10.000 N direct op het vrije oppervlak van de geleidingsrail van lineaire modules. Ze worden individueel aan de betreffende lineaire geleiding aangepast en zijn voor alle railgrootten (20 mm tot 65 mm) en -profielen van alle bekende fabrikanten leverbaar.

In de LOCKED SL veiligheidsklemelementen worden speciale remschoenen van slijtvast sintermetaal gebruikt voor de bijkomende noodstop-remfunctie. De productfamilie SL overtuigt met de optimale statische klemming bij een levensduur van maximaal 1 miljoen cycli resp. 500 noodremmingen. Verder overtuigt deze familie door de geringe systeemkosten, vergeleken met hydraulische en elektrische oplossingen.
SL55-1-4B
Veiligheidsklemming voor lineairgeleidingen

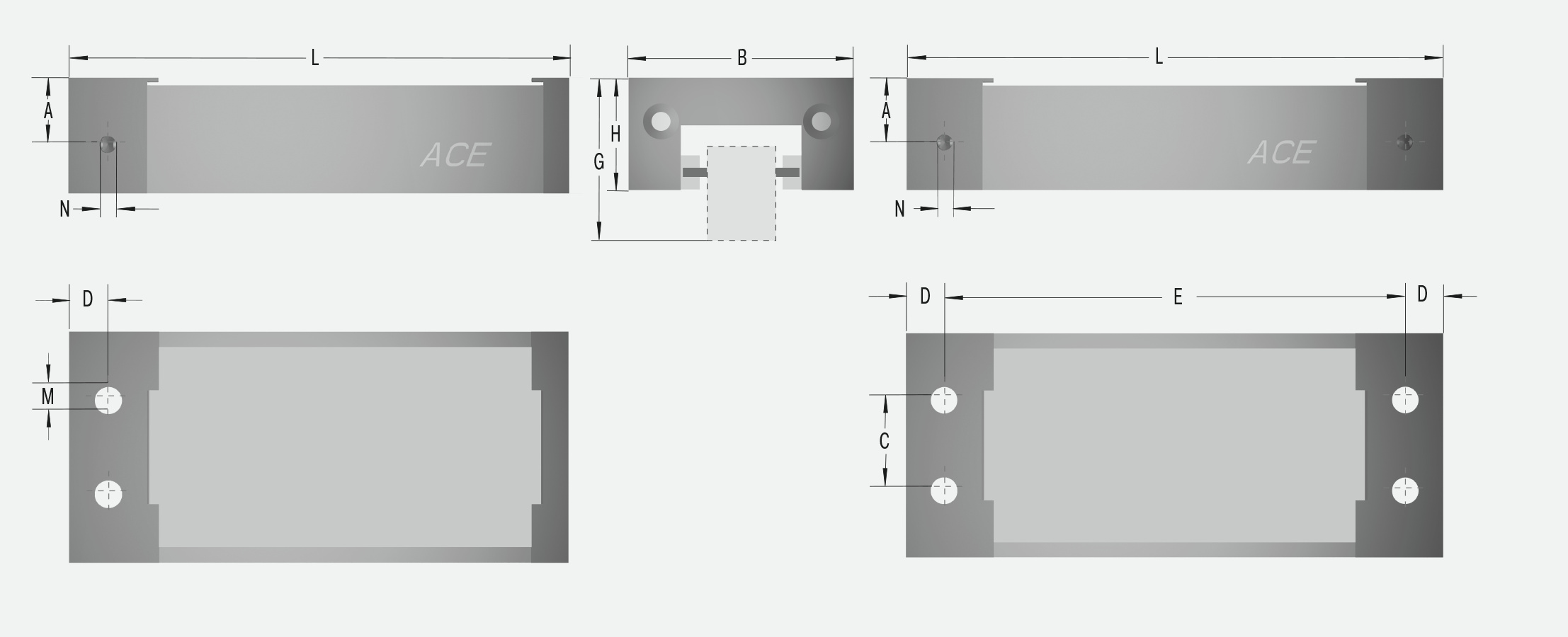

Afmetingen

SL55-1-4B
B98 mm
C34 mm
D12,5 mm
E- mm
G80 mm
G70 mm
H59 mm
H49 mm
L202,5 mm
MM10 mm
NG1/8 mm

Technische gegevens

Houdkracht 3.600 N

Werkdruk 4 bar

Railgrootte 15 mm tot 55 mm

Aantal noodstops 500

Aantal klemmingen 1.000.000

Inbouwpositie willekeurig

Materiaal behuizing: gereedschapsstaal; remcomponent: gesinterd grafiet

Drukmedium gedroogde, gefilterde lucht

Toegestane temperatuurbereik 15 °C tot 45 °C

Opmerking

Indien gewenst zijn montagetekeningen van de betreffende types inbegrepen.

Op aanvraag

speciale uitvoeringen leverbaar

Algemene informatie over de bestelaanvraag

Toepassingsvoorbeelden

Klemelementen - LOCKED SL
Om de bewerkingspositie van een speciale draaibank in zowel horizontale als verticale richting te fixeren voor het uitvoeren van bewerkingen, zijn er in dit geval ACE LOCKED-SL-elementen ingebouwd. Bovendien voorkomen deze elementen dat de machine...

Toepassingsgebieden

  • werktuigmachines
  • transportsystemen
  • toevoerinstallaties
  • verplaatsingtafels
  • montageplaatsen
Gebruikers passen de LOCKED SL vooral toe in de machinebouw en de speciaal machinebouw.
×
