Snelheidsregeling
Productfamilie
TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
MA50EUM-B5,513.5504,5020

Voedingsregelaars
MA50EUM-B

Ontwikkeld voor toepassingen met minder eisen aan de precisie

Instelbaar
Energieopname 5,5 Nm/Slag
Slag 7,2 mm

De kleine stootdempers uit de productfamilie MA30 tot MA900 zijn instelbaar en kunnen nauwkeurig aan de eisen worden aangepast. Zo beschikt bijv. de MA150 over de rolmembraantechniek uit de familie MC150 tot MC600 en biedt alle voordelen van deze techniek, zoals de toepassing in drukruimtes. Door lange slagen, o.a. 40 mm bij de MA900, ontstaan geringe reactiekrachten, hetgeen resulteert in een zachte dempingskarakteristiek.

Alle varianten van deze onderhoudsvrije en montageklare machine-elementen beschikken over een geïntegreerde vaste aanslag. In alle toepassingen waar toepassingswaarden wisselen, waar berekeningsparameters niet eenduidig zijn of waar maximale flexibiliteit op het gebied van toepassingsmogelijkheden vereist is, presteren ze optimaal.

De instelbare kleine stootdempers van ACE kunnen absoluut klantspecifiek gebruikt worden en worden daarom in de machinebouw veel gebruikt.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
MA50EUM-B
Instelbaar

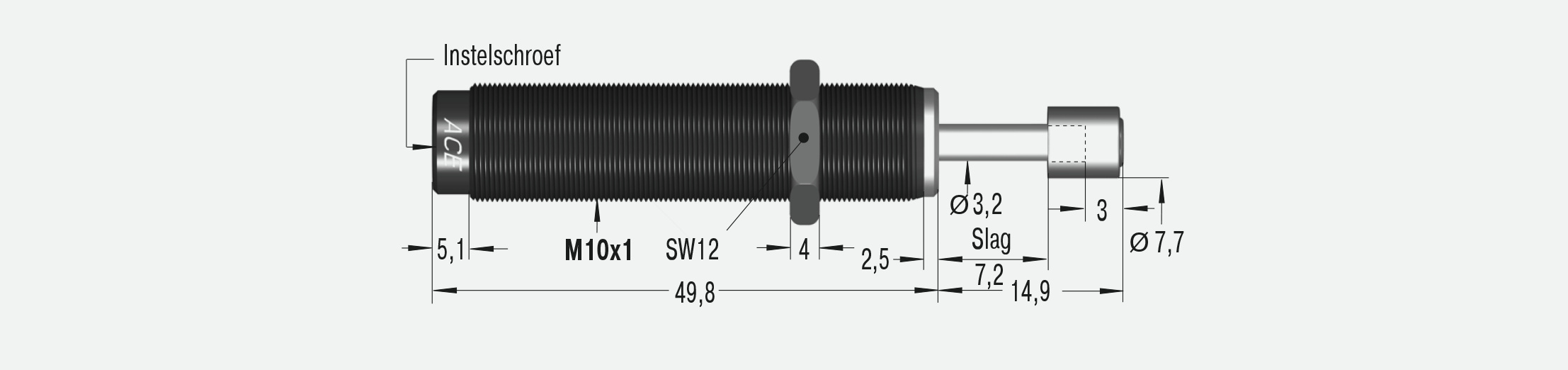

Afmetingen

MA50EUM-B
Slag7,2 mm

Technische gegevens

Energieopname 5,5 Nm/Slag

Energieopname 13.550 Nm/h

Effectieve massa min. 4,50 kg

Effectieve massa max. 20 kg

Veerkracht min. 3,0 N

Veerkracht max. 6,0 N

Retourtijd 0,3 s

Hoekafwijking max. 2,0 °

Botssnelheid 0,15 m/s tot 4,5 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Instelling Harde klap aan het begin van de slag, richting 9 resp. PLUS draaien. Harde klap aan het einde van de slag, richting 0 resp. MINUS draaien.

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal

Dempingsmedium olie, temperatuurstabiel

Opmerking

Demper is bij levering in een neutrale positie tussen hard en zacht ingesteld.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing.

Op aanvraag

leverbaar in vernikkelde uitvoering, weartec (zeewaterbestendig) of in andere speciale uitvoeringen
