Snelheidsregeling
Productfamilie
TYPESEnergieopname Nm/SlagEnergieopname Nm/hEffectieve massa min. kgEffectieve massa max. kg
MA150EUM22,035.0001,00109

Voedingsregelaars
MA150EUM

Ontwikkeld voor toepassingen met minder eisen aan de precisie

Instelbaar
Energieopname 22,0 Nm/Slag
Slag 12,7 mm

Veel toepassingsmogelijkheden: de voedingsregelaars van het type FA, MA en MVC lijken op die van het type VC. Maar deze olieremmen zonder loze slag werden ontwikkeld voor toepassingen die een geringere precisie vereisen.

Ook voor de types FA, MA en MVC zijn er veel toebehoren beschikbaar. Alle onderdelen zijn montageklaar, onderhoudsvrij, temperatuurstabiel en verhinderen het stickslippen van bewogen objecten. Door het instelsegment aan de achterzijde van de olierem kunnen bij een geringe voedingskracht snelheden vanaf 12 mm/min worden.

De voedingsregelaars FA, MA en MVC worden vooral gebruikt in handlingmodules, lineaire sleden of bij toepassingen met wisselende toepassingsgegevens.

CAD tekeningen

Product-downloads

Geen downloads voor dit product
MA150EUM
Instelbaar

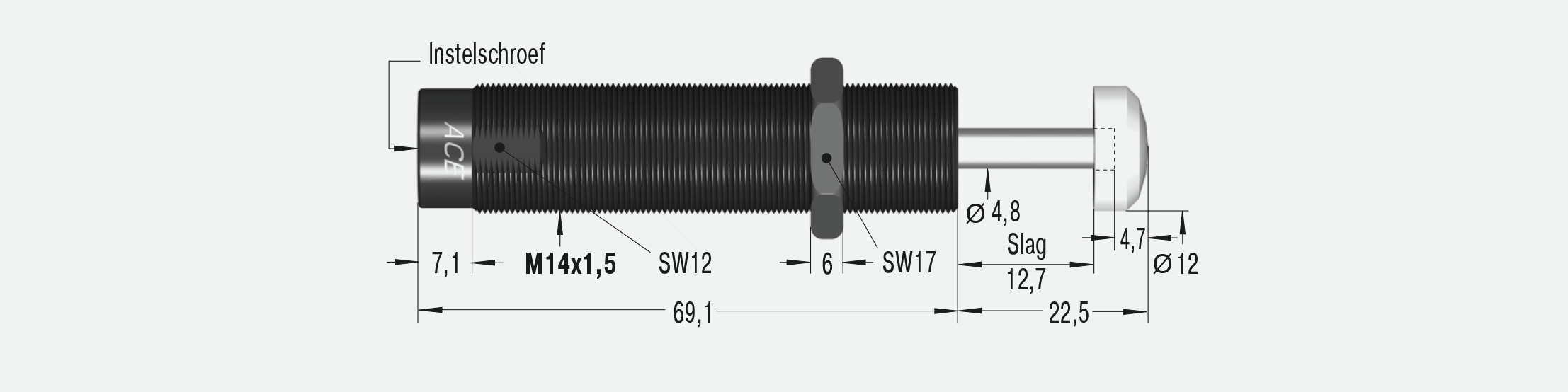

Afmetingen

MA150EUM
Slag12,7 mm

Technische gegevens

Energieopname 22,0 Nm/Slag

Energieopname 35.000 Nm/h

Effectieve massa min. 1,00 kg

Effectieve massa max. 109 kg

Veerkracht min. 3,0 N

Veerkracht max. 5,0 N

Retourtijd 0,4 s

Hoekafwijking max. 2 °

Botssnelheid bij v = 0,3 m/s max. toegestane energie ca. 2 Nm.
Bij hogere energie stootdemper voorschakelen. Hoge impactsnelheden vermijden.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Instelling Harde klap aan het begin van de slag, richting 9 resp. PLUS draaien. Harde klap aan het einde van de slag, richting 0 resp. MINUS draaien.

Materiaal behuizing: tenifeer gehard staal; zuigerstang: gefosfateerd staal of tenifeer gehard

Dempingsmedium olie, temperatuurstabiel

Opmerking

Demper is bij levering in een neutrale positie tussen hard en zacht ingesteld.

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de afdichtingscomponenten beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing.

Op aanvraag

leverbaar in vernikkelde uitvoering, weartec (zeewaterbestendig) of in andere speciale uitvoeringen
