Kleine stootdempers
SC300EUM-8

Komzuigerdesign voor een maximale energieopname

Zelfinstellend, komzuigertechnologie
Energieopname 73 Nm/Slag
Slag 15 mm

Meer veiligheid met airbagtechnologie: de grotere 'soft contact' types uit de serie SC²300 tot SC²650 nemen tot 3 keer meer energie op in vergelijking met gelijk grote dempers uit de SC190 tot SC925 serie vanwege de komzuiger, een ACE specialiteit. Bovendien vervangt het membraanreservoir, dat ook airbag wordt genoemd, het gangbare gebruik van absorbermateriaal. Deze airbag dient als compensatie-element voor de in de stootdemper verdrongen olie. Daardoor neemt de procesveiligheid nog verder toe.

De dempers, die bijv. ideaal zijn voor draaimodules, zijn verkrijgbaar in een uitgekiend systeem van hardheidsbereiken en geïntegreerde vaste aanslag. Ze zijn onderhoudsvrij en direct montageklaar. Met de optionele geleidepen zijn botshoeken van maximaal 25° mogelijk.

Deze kleine stootdempers bieden hoge prestaties, hebben een lange levensduur en worden zeer graag voor handling- en automatiseringstoepassingen gebruikt.

CAD tekeningen

Product-downloads

SC300EUM-8
Zelfinstellend, komzuigertechnologie

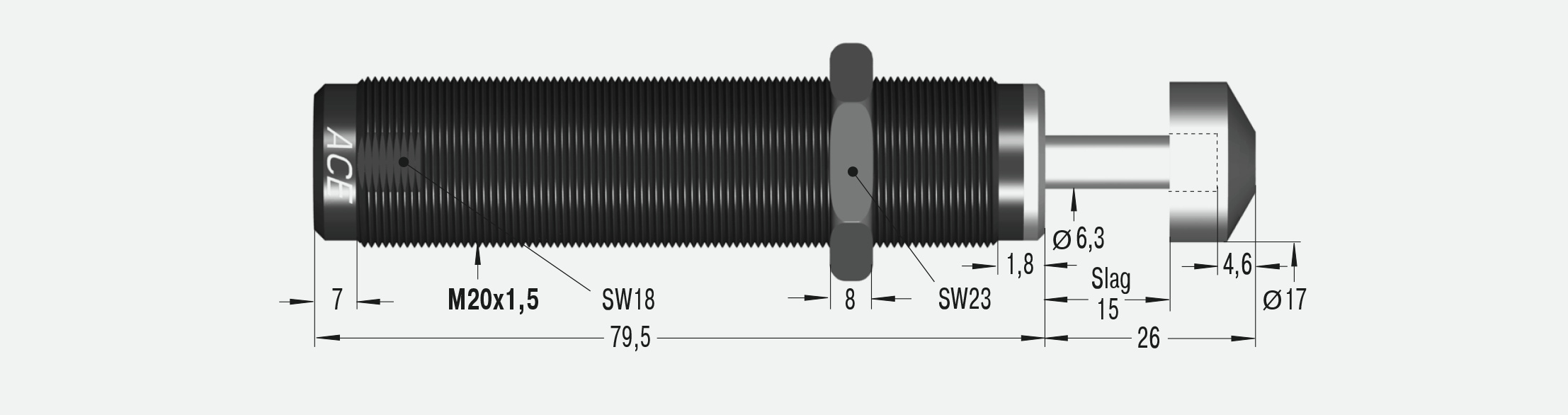

Afmetingen

SC300EUM-8
Slag15 mm

Technische gegevens

Energieopname 73 Nm/Slag

Energieopname 45.000 Nm/h

Effectieve massa min. 135 kg

Effectieve massa max. 680 kg

Hardheid -8

Veerkracht min. 8 N

Veerkracht max. 18 N

Retourtijd 0,2 s

Hoekafwijking max. 5 °

Botssnelheid 0,09 m/s tot 3,66 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal; toebehoren: staal gehard en corrosiebestendig gecoat

Dempingsmedium olie, temperatuurstabiel

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aan­slaghuls (AH).

Op aanvraag

verhoogde corrosiebescherming. Speciale uitvoeringen.
