Kleine stootdempers
SC25EUM-5

Komzuigerdesign voor een maximale energieopname

Zelfinstellend, komzuigertechnologie
Energieopname 10 Nm/Slag
Slag 8 mm

Zachte demping, hoge capaciteit: het assortiment 'soft contact' dempers SC²25 tot SC²190 loopt uiteen van de draadafmetingen M10 t/m M14 en dekt hardheidsbereiken van 1 kg tot 1.550 kg af. Alle modellen onderscheiden zich door een hoge energieopname. Ze combineren bovendien de komzuigertechnologie met de door ACE geperfectioneerde membraandichting. Dit maakt directe inbouw mogelijk als einddemping in pneumatische cilinders bij 5 t/m 7 bar of bij toepassingen waar de vertraging dicht bij het draaipunt moet plaatsvinden.

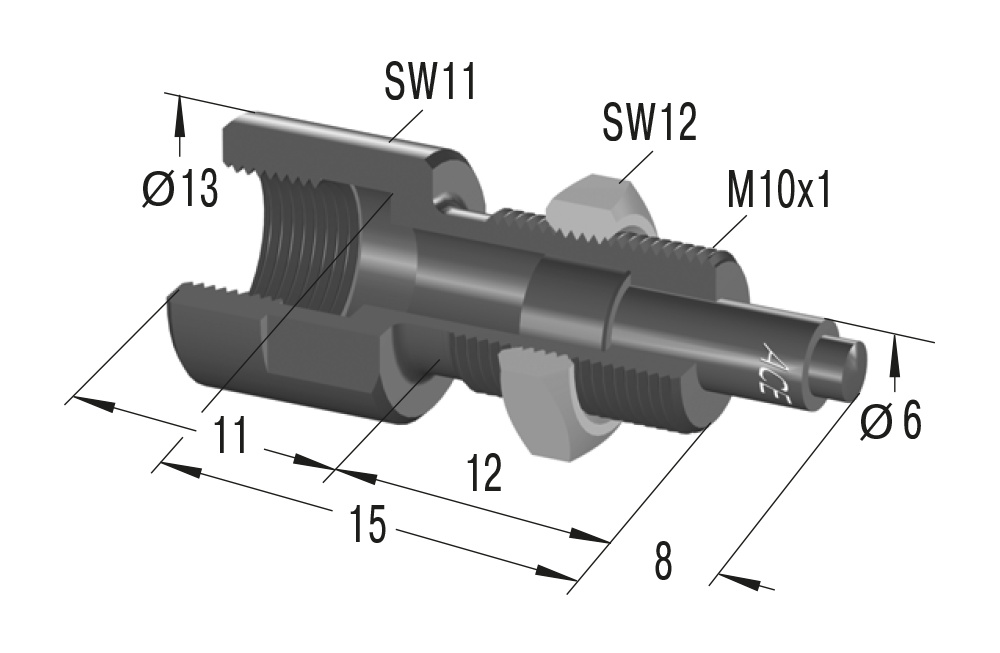

Ze zijn onderhoudsvrij, beschikken over een geïntegreerde vaste aanslag en zijn meteen montageklaar. Met de optionele geleidepen zijn botshoeken van maximaal 25° mogelijk.

Dankzij de robuuste constructie en de lange levensduur zijn deze kleine stootdempers zeer breed toepasbaar. Constructeurs gebruiken ze vooral voor handlingtoepassingen en in de productie-automatisering.
SC25EUM-5
Zelfinstellend, komzuigertechnologie

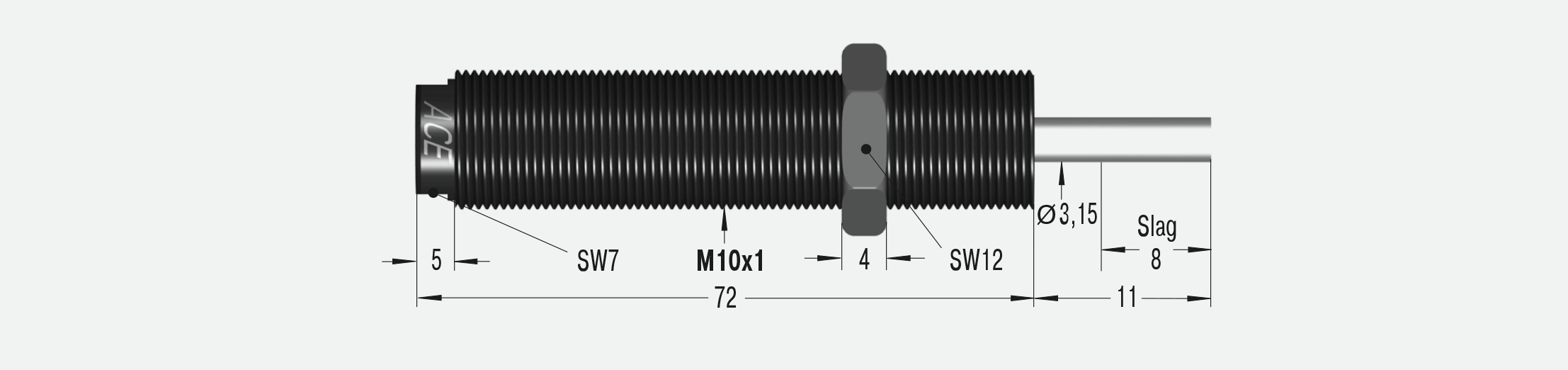

Afmetingen

SC25EUM-5
Slag8 mm

Technische gegevens

Energieopname 10 Nm/Slag

Energieopname 16.000 Nm/h

Effectieve massa min. 1 kg

Effectieve massa max. 5 kg

Hardheid -5

Veerkracht min. 4,5 N

Veerkracht max. 14 N

Retourtijd 0,3 s

Hoekafwijking max. 2 °

Botssnelheid 0,1 m/s tot 5,7 m/s. Afwijkende snelheden op aanvraag.

Toegestane temperatuurbereik 0 °C tot 66 °C

Inbouwpositie willekeurig

Vaste aanslag geïntegreerd

Materiaal behuizing, toebehoren: staal corrosiebestendig gecoat; zuigerstang: gehard roestvast staal; rolmembraan: SC²190: ethyleen-propyleen; stretchmembraan: SC²25 en SC²75: nitril

Dempingsmedium olie, temperatuurstabiel

Opmerking

Voor een precieze eindaanslag adviseren wij het gebruik van een aan­slaghuls (AH).

Veiligheidsinstructie

Vreemde deeltjes in de omgeving kunnen de rol- en stretchmembranen beschadigen en tot een kortere standtijd leiden. Neem contact op met ACE voor een geschikte oplossing.

Op aanvraag

verhoogde corrosiebescherming. Speciale uitvoeringen.
