Ventieltechniek Uitbreidingskracht 10 tot 13.000 N Slag 20 tot 1.000 mm
Universeel en op maat gemaakt: de ACE industriegasveren uit de familie NEWTONLINE zijn met 10 N t/m 13.000 N bij buisdiameters van 8 mm tot 70 mm een perfecte ondersteuning van de spierkracht. De NEWTONLINE gasveren vormen met hun hoogwaardige features de industriestandaard. De montageklare, onderhoudsvrije, gesloten systemen hebben een lange levensduur en zijn gevuld met een stikstofgas dat onder druk staat.
Ze worden individueel, op wens van de klant, met vuldruk geleverd, waarbij de drukkracht alleen via het ventiel achteraf kan worden aangepast. Met de gratis ACE berekeningsservice worden de gasveren met montagepunten individueel geconfigureerd. Daarbij maakt een groot aantal bevestigingen de montage makkelijker en de gasveren universeel inzetbaar.
ACE industrie-gasdrukveren worden bij voorkeur in industriële toepassingen, in de machinebouw, de medische techniek en de elektronica-, automobiel- en meubelindustrie gebruikt.
Ventieltechniek Uitbreidingskracht 10 tot 13.000 N Slag 20 tot 1.000 mm
Technical Data
Uitbreidingskracht 10 tot 13.000 N
Slag 20 tot 1.000 mm
Diameter van de zuigerstang 3 tot 30 mm
Voortgang tot
Levensduur ca. 10.000 m
Bedrijfstemperatuurbereik -20 tot 80 °C
Werkvloeistof stikstof en olie
Inbouwpositie Wanneer de zuigerstang naar beneden wijzend gemonteerd wordt, werkt de einddemping.
Dempingslengte eindpositie ca. 5 mm tot 70 mm (afhankelijk van de slag)
Vaste aanslag Door klant ter beschikking te stellen externe vaste aanslag aan het einde van de slag.
Material
Buitenkant gecoat staal
Zuigerstang RVS of staal met slijtvaste oppervlaktecoating
Bevestigingen verzinkt staal
Technische notities
Opmerking
bij langere stilstandtijden verhoogd losbreekmoment.
Bevestigingen
De bevestigingen zijn willekeurig te combineren en moeten indien nodig tijdens de inbouw tegen verdraaiing beveiligd worden.
Veiligheidsinstructie
Gasdrukveren mogen niet onder voorspanning worden gemonteerd.
Op aanvraag
Speciale oliën en andere speciale opties. Alternatieve accessoires. Verschillende eindstanddemping en uitschuifsnelheid.
Toepassingsgebieden
montageplaatsen
doorperssystemen
sistemi di trasporto
machinebehuizingen
kleppen
voertuigtechniek
ACE industrie-gasdrukveren worden bij voorkeur in industriële toepassingen, in de machinebouw, de medische techniek en de elektronica-, automobiel- en meubelindustrie gebruikt.
Toepassingsvoorbeelden

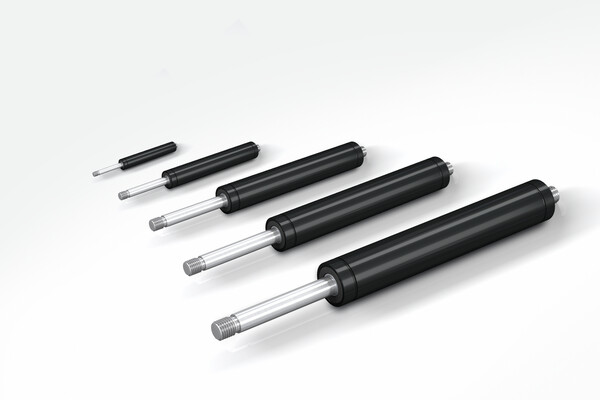

Industrie-Gasdrukveren - GS-8 tot GS-70
Openings- en sluitingsmechanismen voor beschermkappen in mi...
ACE gasdrukveren beschermen monsters in een incubator die wordt gebruikt voor chemische en biochemische toepassingen. De kap van plexiglas, waaronder zich waardevol onderzoeksmateriaal bevindt, wordt door twee onderhoudsvrije, inbouwklare ACE gasd...
Openings- en sluitingsmechanismen voor helikopterdeuren
In de Airbus EC 135 reddingshelikopters zijn onderhoudsvrije, zelfstandige open- en sluitsystemen met gasveren van ACE in de toegangsdeuren geïnstalleerd. Daar vergemakkelijken ze het snel in- en uitstappen van de bemanning en dragen ze bij aan ee...
Openings- en sluitingsmechanismen voor zware beschermkappen...
ACE industriële gasveren voorkomen verwondingen bij onderhoudswerkzaamheden aan oogstmachines. De messen van de maisplukker zijn aangebracht onder kunststof kappen die de materiaalstroom in de machine waarborgen. Voor het onderhoud van de messen m...
Uitvalbeveiliging voor pneumatische vatenklokken van roerst...
Om ervoor te zorgen dat de verwerking van veeleisende gietmaterialen op vaten roerstations voor gietharsen ook betrouwbaar verloopt in vaten met een inhoud van 200 liter, is het onder andere noodzakelijk om de vaten volledig af te dichten. In dit ...
Openings- en sluitmechanismen voor toegangspoorten
Industriële gasveren van ACE worden gebruikt om een zware houten poort gemakkelijk over oneffen terrein voor een opvangcentrum voor asielzoekers te kunnen rijden. In dit voorbeeld zijn GS-40 gasveren (duwtype) geïntegreerd in de metalen steunen va...
Bewegingsoptimalisatie van gaspedalen in raceauto's
De veelzijdigheid van ACE's industriële gasveren wordt gedemonstreerd door hun gebruik in een raceauto. Ze zijn geïnstalleerd op het gaspedaal en compenseren storende pedaalbewegingen door de terugstroming van stikstof wanneer de gasklep wordt geo...
Positioneringssysteem voor startbalk bij skischansen
Twee GS-22 industriële gasveren van ACE maken het trainen op een schans veel gemakkelijker. Dankzij hen is het verplaatsen van mobiele startbalk kinderspel. Deze startbalk is nodig bij de starttoren van de skischans om de voortdurend veranderende ...
Rem- en stabilisatiesystemen voor wikkelmachines bij de pro...
Bij het omwikkelen van een transformatorkern met harsband bestond het risico op een spanningsverlies op ovale transformatorkernen. De spanning van de tape is echter zeer belangrijk. Om ervoor te zorgen dat de platen in de transformator bij vertica...
